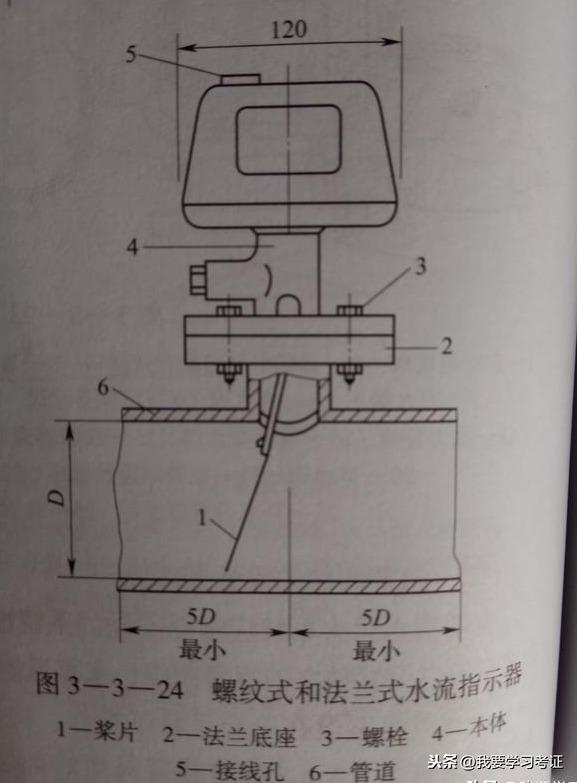

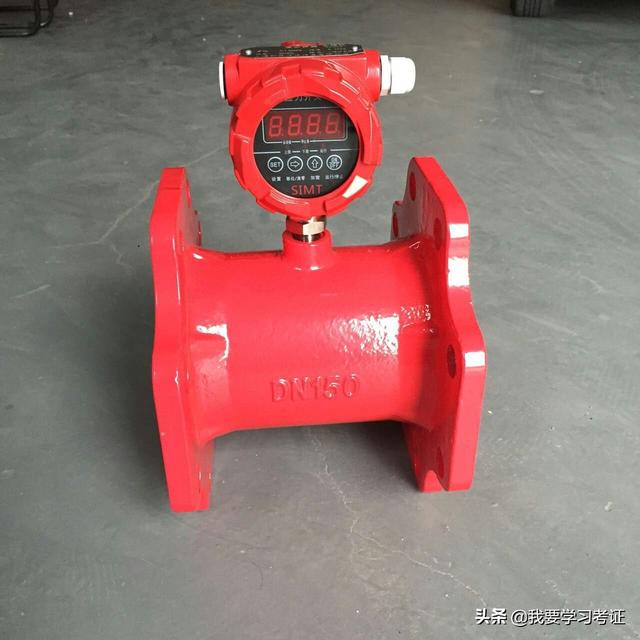

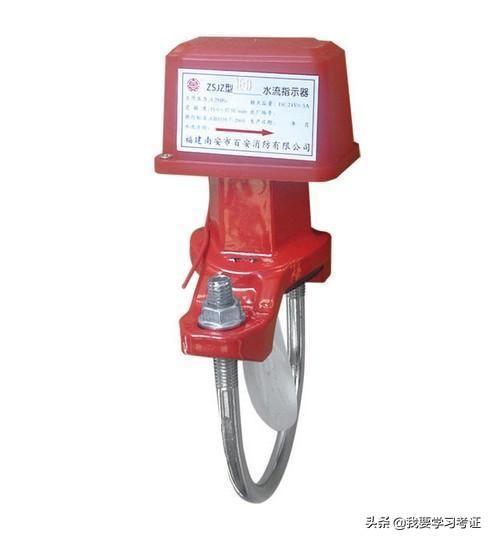

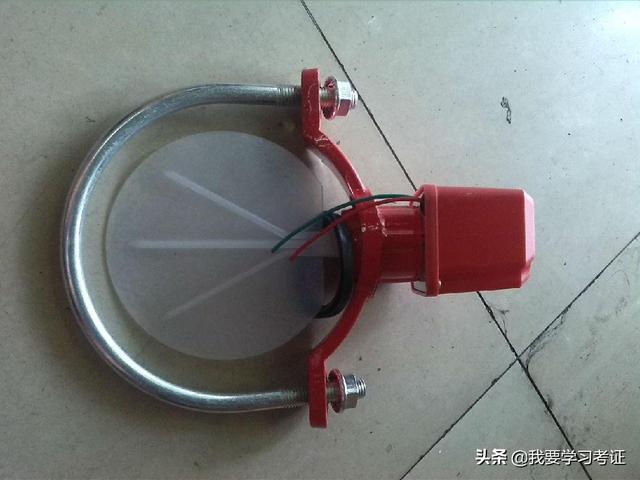

三、水流指示器
（一）水流指示器的組成
水流指示器是在自動噴水滅火系統中將水流信號轉換成電信號的一種水流報警裝置，一般用于濕式、干式、預作用、循環啟閉式、自動噴水一泡沫聯用系統中。水流指示器的槳片與水流方向垂直，噴頭開啟后引起管道中的水流動，當槳片或膜片感知水流的作用力時帶動微動開關動作，接通延時線路，延時器開始計時。達到設定的延時時間后，槳片仍向水流方向偏轉無法回位，電觸點閉合，輸出信號。當水流停止時，槳片和動作桿復位，觸點斷開，信號消除。
（二）水流指示器的設置要求
- ①、水流指示器的功能是及時報告發生火災的部位。在設置閉式自動噴水滅火系統的建筑內，除報警閥組控制的灑水噴頭僅保護不超過防火分區面積的同層場所外，每個防火分區和每個樓層均應設置水流指示器。
- ②、倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器。
- ③、當在水流指示器入口前設置控制閥時應采用信號閥。
四、壓力開關
（一）壓力開關的組成
壓力開關是一種壓力傳感器，它是自動噴水滅火系統中的一個部件，其作用是將系統的壓力信號轉化為電信號。接壓力開關的管道充水壓力達到設定值時，壓力開關受到水壓的作用后接通電觸點，輸出信號，實現報警和啟動消防水泵。
（二）壓力開關的設置要求
- ①、壓力開關安裝在系統管網或報警閥延遲器出口后的報警管道上。自動噴水滅火系統應采用壓力開關控制消防水泵和穩壓泵，并能調節啟、停穩壓泵的壓力。
- ②、雨淋系統和防火分隔水幕系統的水流報警裝置應采用壓力開關。

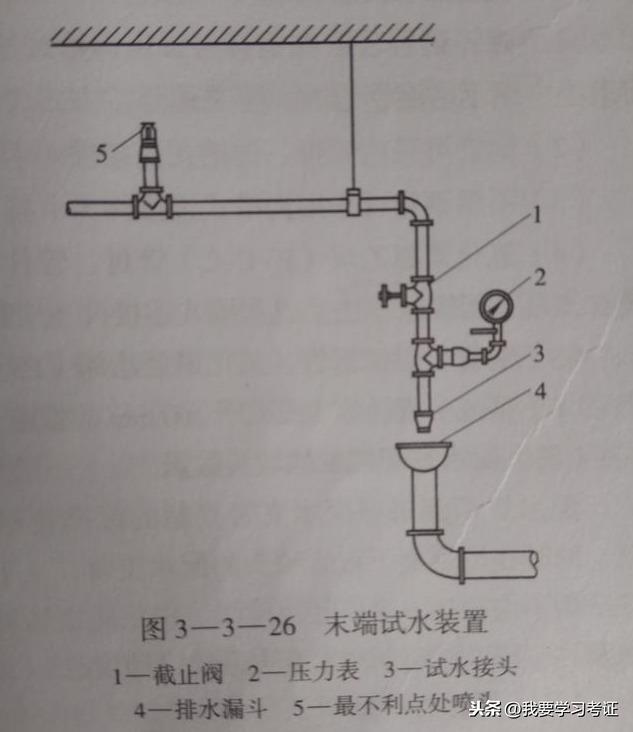

五、末端試水裝置
（一）末端試水裝置的組成
末端試水裝置由試水閥、壓力表以及試水接頭等組成，其作用是檢驗系統的可靠性，測試干式系統和預作用系統的管道充水時間。
（二）末端試水裝置的設置要求
- ①、每個報警閥組控制的最不利點噴頭處應設置末端試水裝置，其他防火分區和樓層均應設置直徑為25mm的試水閥。
- ②、末端試水裝置和試水閥應有標識，并設在便于操作的部位，距地面高度宜為1.5m，且應配備有足夠排水能力的排水設施。
- ③、末端試水裝置試水接頭出水口的流量系數應與同樓層或同防火分區內選用的最小流量系數的噴頭相等。末端試水裝置的出水，應采用孔口出流的方式排入排水管道。排水立管宜設伸頂通氣管，且管徑不應小于75mm。
六、管道
（一）管道的工作壓力
自動噴水滅火系統配水管道的工作壓力不應大于1.20MPa。其他用水設施不應設置在自動噴水滅火系統的配水管道上，輕危險級、中危險級場所中各配水管入口的壓力均不宜大于0.40MPa。
（二）管道的材質
自動噴水滅火系統的配水管道應采用內外壁熱鍍鋅鋼管、涂覆鋼管、不銹鋼管或銅管。當報警閥入口前管道采用不防腐鋼管時，應在報警閥前設置過濾器。
自動噴水滅火系統設置場所的火災危險等級為輕危險級或中危險級Ⅰ級時，可采用氯化聚氯乙烯(PVC-C)管。采用氯化聚氯乙烯(PVC-C)管材及管件時，系統應選用濕式系統，并應采用快速響應噴頭；配水管及配水支管的直徑不應超過DN80mm，且不應穿越防火分區；當設置在有吊頂場所時，吊頂內不應有可燃物，且吊頂材料應為不燃或難燃材料；當設置在無吊頂場所時，該場所的頂板應為水平、光滑頂板，且噴頭濺水盤與頂板的距離不應大100mm。
火災危險等級為輕危險級或中危險級Ⅰ級的場所，灑水噴頭與配水管道之間可采用消防灑水軟管連接，但系統應為濕式系統，且消防灑水軟管應設置在吊頂內，長度不應超過1.8m。
（三）管道的連接方式
①、鍍鋅鋼管、涂覆鋼管可采用溝槽式連接件(卡箍)、螺紋或法蘭連接方式。當報警閥前采用內壁不防腐鋼管時，可采用焊接方式連接。
②、銅管可采用釬焊、溝槽式連接件(卡箍)、法蘭和卡壓等連接方式。
③、不銹鋼管可采用溝槽式連接件(卡箍)、法蘭和卡壓等連接方式，不宜采用焊接方式。
④、氯化聚氯乙烯(PVC-C)管材、管件可采用粘接方式連接，與其他材質管材、管件連接時，可采用螺紋、法蘭或溝槽式連接件(卡箍)連接。
⑤、銅管、不銹鋼管、氯化聚氯乙烯(PVC-C)管應采用配套的支架、吊架。
⑥、系統中直徑等于或大于100mm的管道，應分段采用法蘭或溝槽式連接件(卡箍)連接。
（四）配水支管控制的噴頭數量
配水管兩側每根配水支管控制的標準流量噴頭數，輕危險級、中危險級場所不應超過8只，同時在吊頂上下設置噴頭的配水支管，上下側均不應超過8 只。嚴重危險級和倉庫危險級場所均不應超過6只。輕危險級、中危險級場所中配水支管、配水管控制的標準流量灑水噴頭數量，應符合《自動噴水滅火系統設計規范》(CB 5004-2017)的規定。
（五）管道的直徑
管道的直徑應經水力計算確定。短立管及末端試水裝置的連接管，其管徑不應小于25mm。干式系統、預作用系統的供氣管道，采用鋼管時，管徑不宣小于15mm；采用銅管時，管徑不宜小于10mm。
