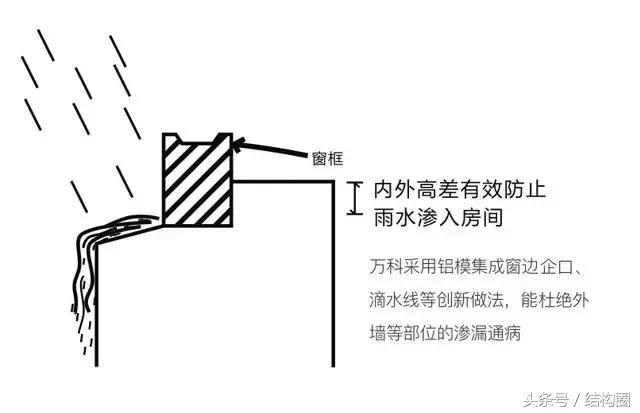

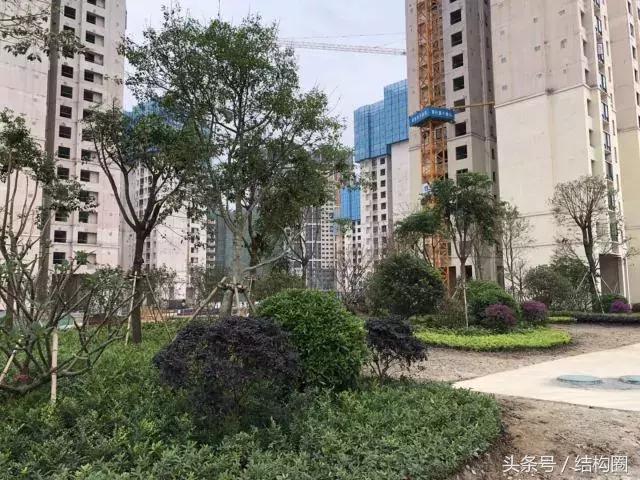

萬科 “5 1” 建造技術體系2.0的首批落地項目，城市花園及金域學府項目除全面應用裝配式施工體系、干法施工體系、高精度工藝體系、長效防滲體系、木塑體系所包含成熟技術外，還增加了集成廚房、公區掛墻板、鋼筋部品化、立模PC等新技術。

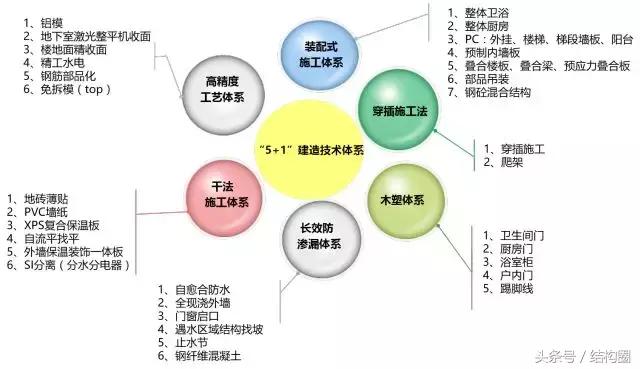

▲ 佛山萬科5 1建造技術體系
標準化設計
本項目采用佛山萬科的新升級定型產品，以標準化設計圖紙為綱，多棟住宅塔樓使用1種標準樓型，1種核心筒，3個標準戶型，且各標準戶型的客廳、臥室、衛生間、廚房均采用統一的建造模塊。

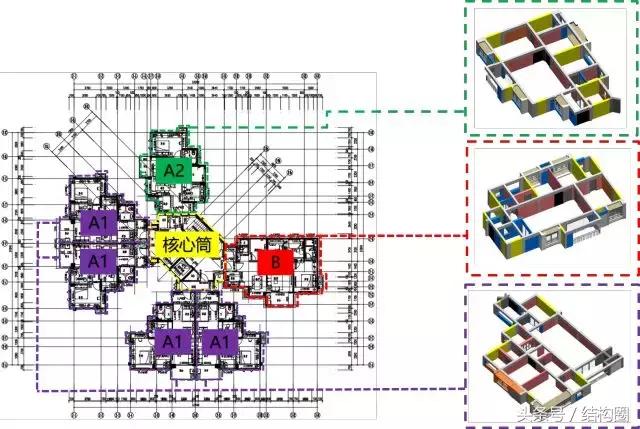

▲ 標準化戶型設計
科技賦能
項目從前期技術策劃起就利用BIM技術進行標準化設計，并全流程應用萬科匠心工程管理平臺對施工現場進行精細化管理。

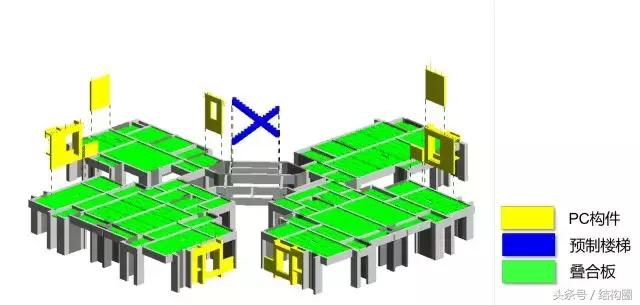

▲ 預制構件分布圖

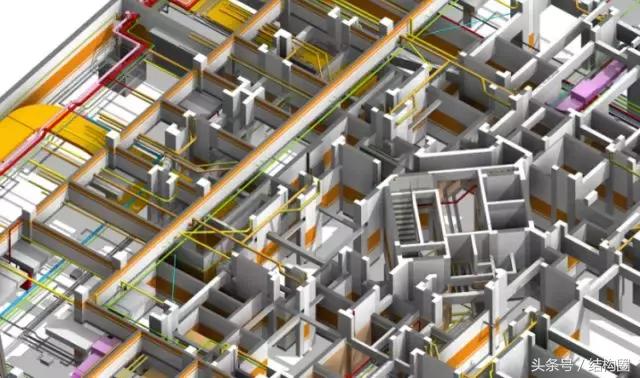

▲ 標準層機電模型

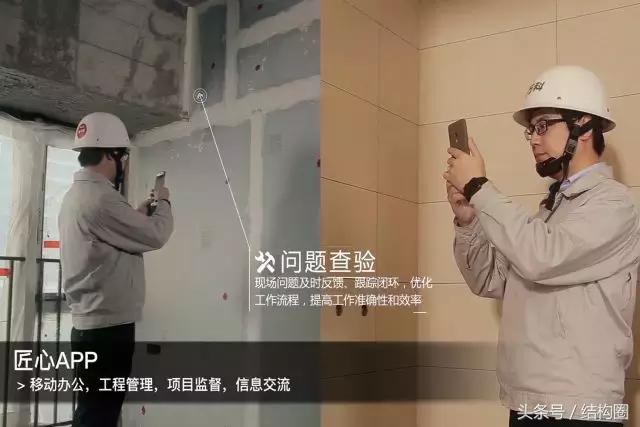

▲ 匠心工程管理平臺
工廠化生產
通過標準化設計，工廠化生產，本項目應用的預制構件及部品種類有：預制疊合樓板、LCC及ALC內墻板、預制樓梯、預制梯段墻板、外墻PC、預制屋面保溫板、裝配式鋁合金系統模板、整體衛浴、集成廚房、掛墻板，共10種。

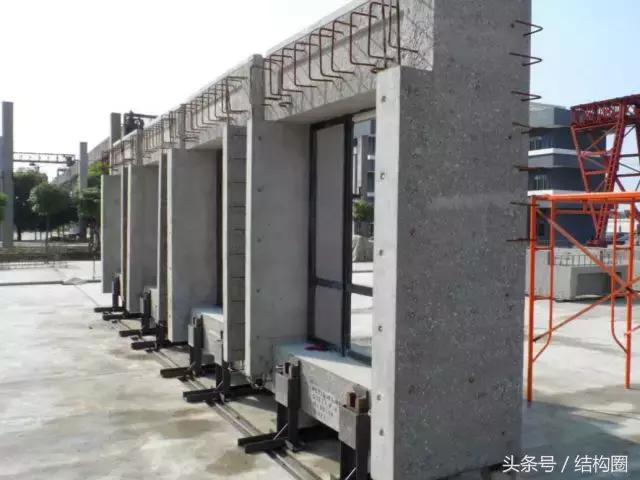

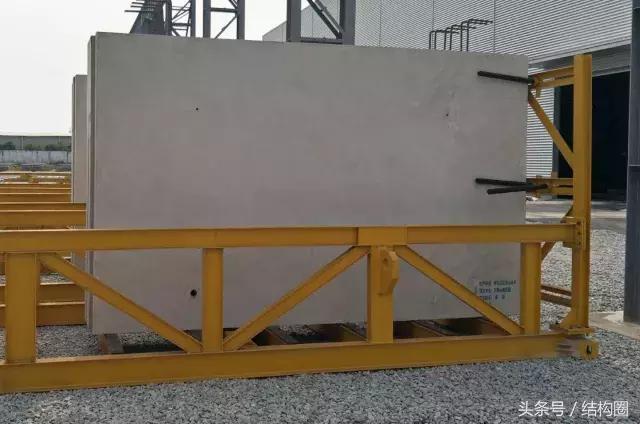

▲ 外墻PC

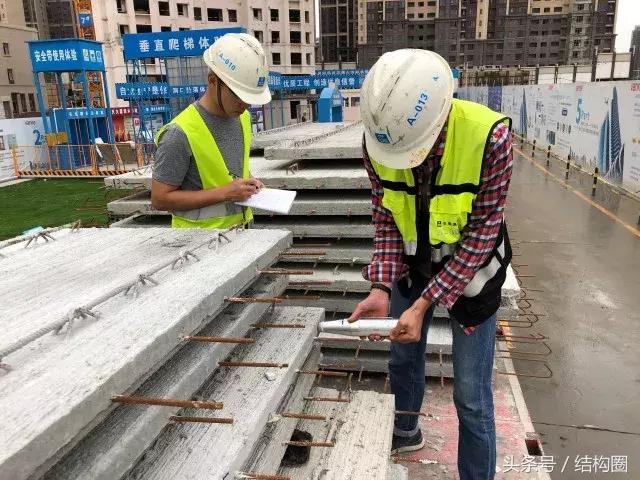

▲ 預制疊合樓板

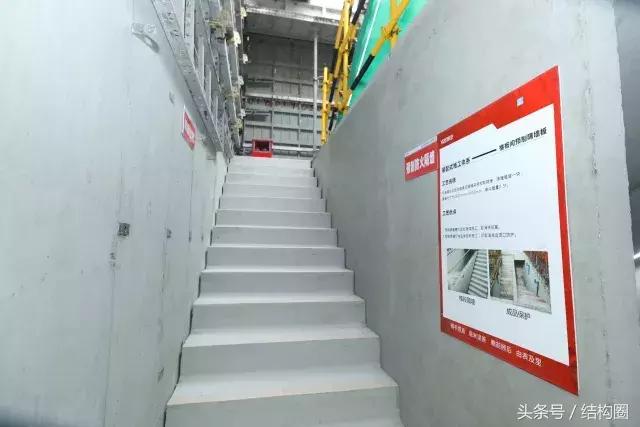

▲ 預制樓梯
▲ 預制梯段墻板

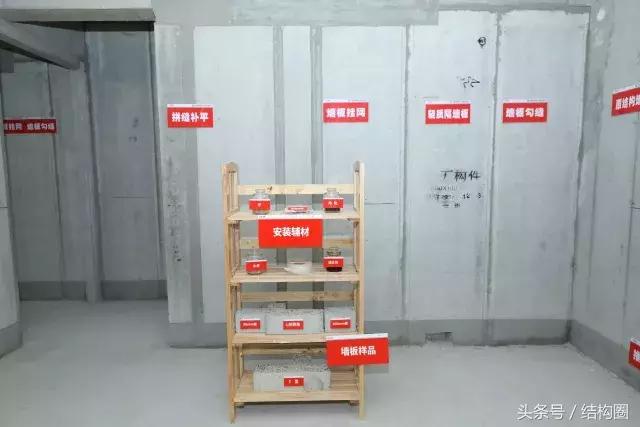

▲ 陶粒混凝土墻板

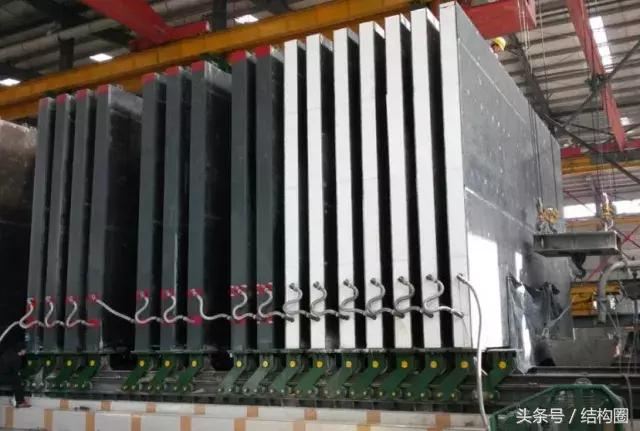

▲ 立模板PC生產線
▲ 部品化鋼筋加工廠

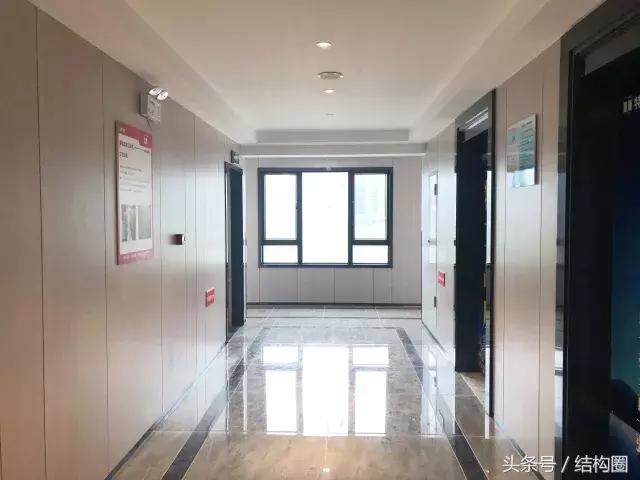

▲ 公區掛墻板
▲ 整體衛浴

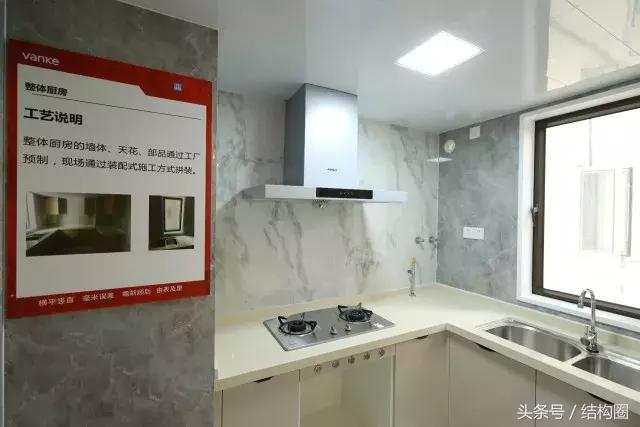

▲ 整體廚房
裝配式施工
工廠化預制，現場裝配式施工，提質提效，土建及裝修實現全干法施工，徹底告別拖泥帶水，廢棄材料大幅減少。

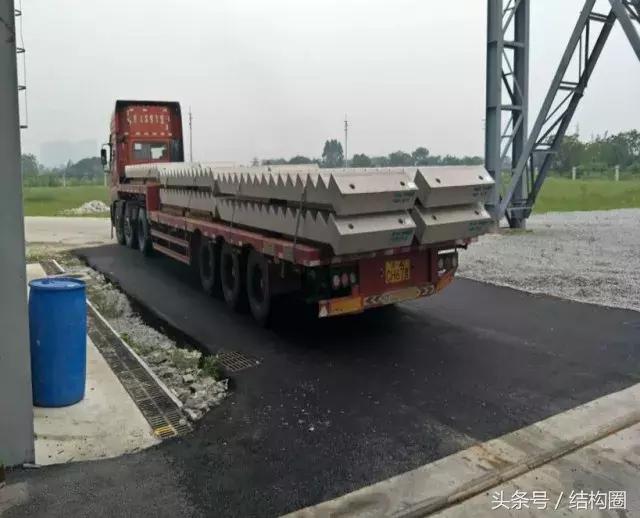

▲ 預制構件運輸

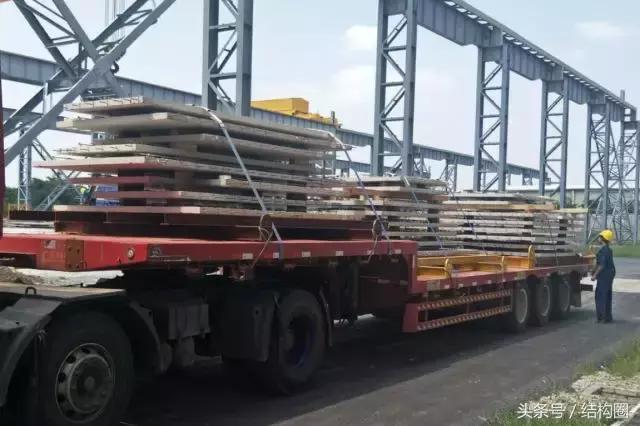

▲ 預制構件裝車及成品保護

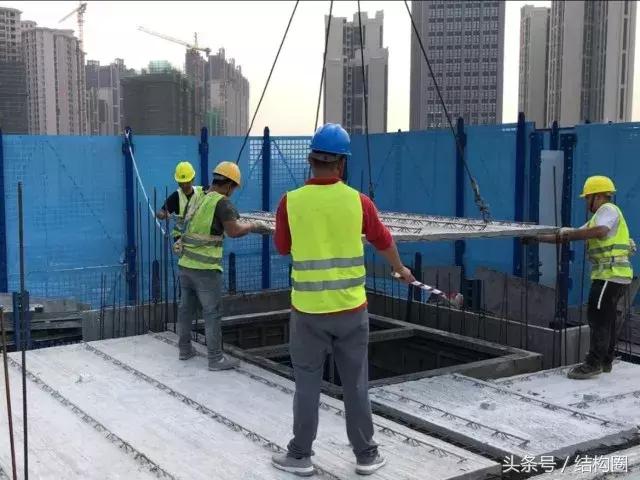

▲ 疊合板吊裝

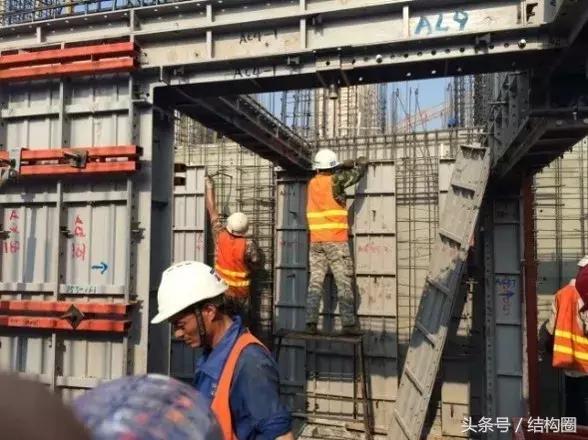

▲ 鋁模拼裝

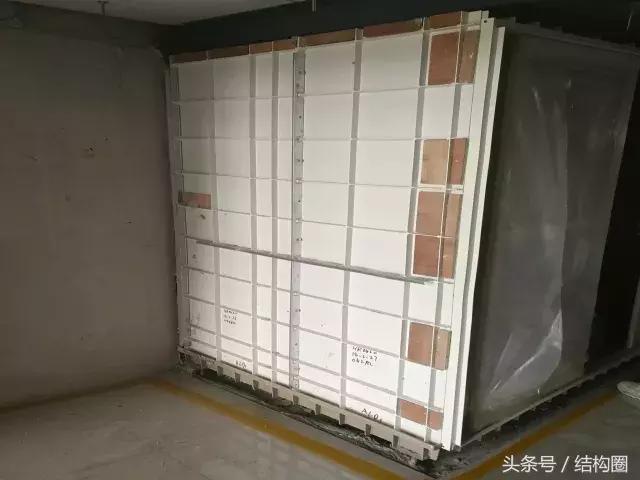

▲ 整體衛浴安裝
全穿插施工
上部主體結構施工，下部內外即進行裝修穿插，實現主體結構封頂后6個月達到交付狀態。

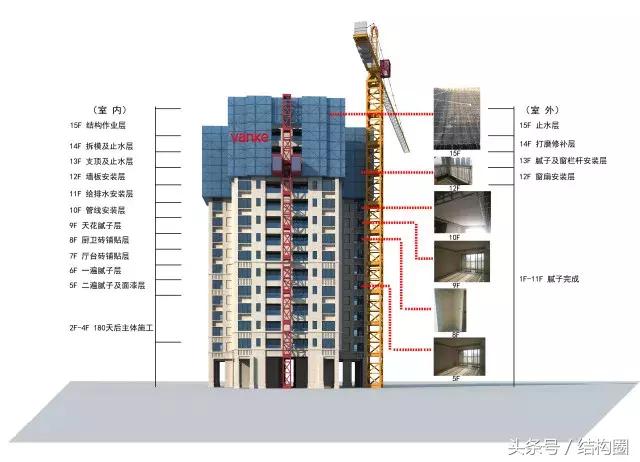

▲ 穿插施工組織
▲ 市政先行落地
萬科5 1動畫演示
萬科裝配式建筑5 1建造技術體系分享完畢……
